En el vasto mundo de la ingeniería moderna y la maquinaria pesada, existe un componente que destaca por su capacidad de generar fuerzas colosales a través de mecanismos aparentemente simples: el cilindro hidráulico. Ya sea un elevador de bidones o un gato hidráulico utilizado en tareas de mantenimiento, estos actuadores mecánicos son el corazón del movimiento en la industria hidráulica global.
En este artículo, exploraremos a fondo el funcionamiento de un cilindro hidráulico, sus componentes, los principios físicos que lo rigen y cómo asegurar su máxima eficiencia en diversas aplicaciones.
Puntos clave:
- El cilindro hidráulico transforma la presión del fluido en movimiento lineal y fuerza elevada, basándose en el principio de Pascal, lo que lo convierte en un componente esencial en maquinaria industrial, logística y de obra pública.
- Su rendimiento depende tanto del diseño interno (pistón, vástago, sellos y cámaras) como de la calidad del fluido hidráulico, siendo la estanqueidad y la limpieza factores críticos para evitar pérdidas de presión y averías.
- El mantenimiento preventivo y la evolución tecnológica (materiales avanzados y sensores integrados) son claves para maximizar la vida útil, reducir paradas productivas y mejorar la eficiencia energética de los sistemas hidráulicos.

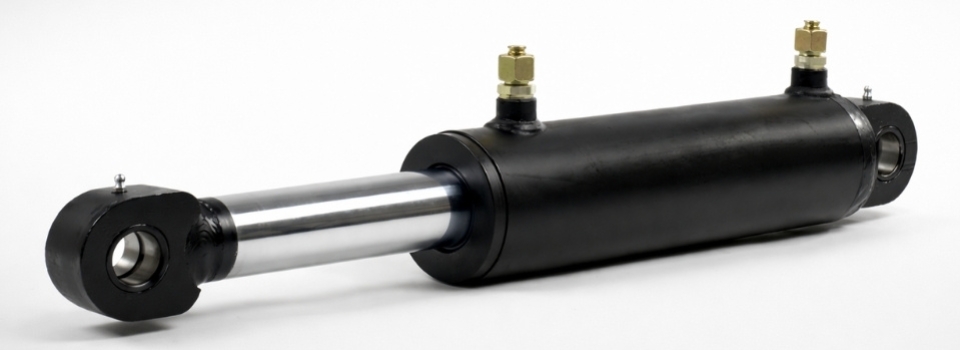

¿Qué es un cilindro hidráulico y un pistón?
Para entender el funcionamiento de los sistemas hidráulicos, primero debemos definir qué es exactamente este dispositivo. Básicamente, un cilindro hidráulico es un actuador que permite convertir energía hidráulica (procedente de un fluido hidráulico presurizado) en energía mecánica para producir un movimiento lineal y una fuerza extremadamente alta.
A menudo se confunde el término cilindro con pistón hidráulico. Sin embargo, técnicamente, el émbolo o pistón es la pieza interna que se desplaza, mientras que el cilindro es el conjunto completo que contiene dicho movimiento. El pistón se mueve dentro del cilindro barril, dividiendo el espacio en el interior del cilindro en dos cámaras bien diferenciadas.
El éxito de la hidráulica no es magia, sino física aplicada. El principio de Pascal establece que la presión de un líquido o cualquier fluido incompresible, ejercida en cualquier punto de un recipiente cerrado, se transmite con la misma intensidad en todas las direcciones a través del fluido.
En un sistema hidráulico, cuando una bomba hidráulica introduce aceite a presión en el puerto de entrada, esta presión actúa de manera uniforme sobre la superficie del pistón. Al ser el fluido hidráulico incompresible, la presión hidráulica se transforma inmediatamente en un recorrido lineal potente y controlado, permitiendo generar una fuerza mecánica masiva.
Partes de un cilindro hidráulico: Anatomía de la precisión
Un cilindro no es simplemente un tubo vacío; es un conjunto de piezas de alta precisión diseñadas para soportar presiones extremas sin presentar fugas. Estos son los componentes esenciales:
| Componente | Función |
|---|---|
| Cilindro barril o cámara | Cuerpo principal (tubo de acero de alta resistencia) donde se aloja el fluido y se guía el movimiento del pistón. |
| Pistón o émbolo | Pieza móvil que se desplaza dentro del barril y divide el interior en cámaras para generar el movimiento lineal. |
| Vástago del pistón | Barra metálica unida al émbolo que sale del cilindro para transmitir la fuerza mecánica a la carga exterior. |
| Cabeza y fondo | Cierres en los extremos que mantienen el conjunto estanco y soportan esfuerzos y presión de trabajo. |
| Sellos y juntas | Elementos de sellado que evitan fugas del fluido presurizado y reducen el paso de aceite entre cámaras. |
| Puertos de entrada y salida | Aberturas por donde el aceite entra y sale para presurizar cada cámara y activar extensión/retracción. |
¿Cómo funciona un cilindro hidráulico paso a paso?
El proceso de funcionamiento es un ciclo lógico de transferencia de energía hidráulica. Aquí te explicamos el proceso técnico:
- Entrada de caudal: El fluido es bombeado hacia el puerto de entrada del cilindro.
- Aumento de presión: El líquido llena la cámara inferior, ejerciendo presión sobre la cara del pistón hidráulico.
- Desplazamiento lineal: A medida que la presión vence la resistencia de la carga, el vástago del pistón se desplaza hacia afuera (carrera de extensión).
- Acción inversa: Mediante válvulas de control, el flujo se redirige al puerto opuesto. El aceite entra en la cámara superior, lo que hace que el pistón se retraiga hacia su posición inicial.
Este ciclo permite transformar energía de presión en trabajo útil con una precisión que los sistemas neumáticos no pueden alcanzar debido a la compresibilidad del aire.
Tipos de cilindros hidráulicos
Existen diferentes tipos de actuadores clasificados según su función y la dirección en la que ejercen fuerza:
- Cilindros de simple efecto o acción simple
En un cilindro de simple efecto, el fluido actúa en una sola dirección. La presión hidráulica desplaza el pistón para realizar el trabajo, pero el retorno se produce por una fuerza externa, como un muelle interno o la propia gravedad. Son usados comúnmente en sistemas de suspensión o gatos elevadores.
- Cilindros hidráulicos de doble efecto
Son los más comunes en la industria. En los cilindros de doble efecto, el fluido puede introducirse en ambas direcciones. Esto significa que el componente puede empujar y tirar con la misma eficacia, proporcionando un control hidráulico total durante todo el recorrido.
- Cilindros telescópicos
Estos constan de un cilindro dentro de otro, como las secciones de un telescopio. Se utilizan cuando se requiere un recorrido lineal muy largo en un espacio de instalación reducido, como en los camiones volquete.
Aplicaciones industriales: ¿Dónde actúan?
La versatilidad de estos actuadores mecánicos permite su uso en una amplia gama de sectores:
- Equipos de construcción: Las excavadoras, retroexcavadoras y grúas utilizan los pistones hidráulicos para mover sus brazos y levantar cargas pesadas.
- Sector automotriz: Presentes en los sistemas de frenos, direcciones asistidas y plataformas elevadoras de vehículos industriales.
- Maquinaria de fabricación: Las prensas hidráulicas son fundamentales para la conformación de metales, utilizando presiones máximas para moldear piezas.
- Minería y perforación: Maquinaria pesada que requiere una gran resistencia en entornos de trabajo extremos.
- Logística: En entornos dominados por muelles de carga, encontramos transpaletas, apiladores y grúas de taller, donde los cilindros hidráulicos permiten elevar, descender y posicionar la carga con precisión y control.
Mantenimiento y prevención de fallos
Para asegurar una larga vida útil y evitar fallos catastróficos, el mantenimiento preventivo es esencial para cualquier empresa. Un fallo en un cilindro hidráulico puede detener toda una línea de producción. Basándonos en datos, el 80% de los fallos en sistemas hidráulicos se deben a la contaminación del aceite. Mantener el fluido limpio es clave para la eficiencia.
Consejos para un rendimiento óptimo:
- Inspección del sellado: El desgaste de las juntas es la causa principal de las fugas de aceite.
- Limpieza del vástago: Un vástago del pistón rayado o sucio puede destruir el sellado interno en pocos ciclos.
- Calidad del fluido: Utilizar un aceite con la viscosidad adecuada ayuda a evitar el sobrecalentamiento y la cavitación.
- Pruebas de presión: Realizar pruebas periódicas para asegurarse de que el cilindro alcanza su fuerza de origen sin fugas internas.
Conclusión
Entender el funcionamiento de un cilindro hidráulico es fundamental para cualquier profesional del sector industrial o de la automoción. Estos dispositivos siguen siendo, a día de hoy, la solución más eficiente para mover grandes cargas con un control preciso.
Ya sea en máquinas de construcción o en complejos sistemas de automatización, los cilindros hidráulicos son la pieza clave que permite transformar energía de un líquido en fuerza bruta. Mantener todos los componentes en buen estado es la única garantía para un trabajo seguro y productivo.
